1999年，EInk公司第一次推出使用電子墨水屏，2007年，Amazon發布了第一代電子閱讀器Kindle，它配備了6英寸4階電子墨水屏。從經典的黑白色墨水屏發展到今天，已經可以實現八種原色的全色域顯示效果了。相比于傳統顯示屏，電子墨水屏具有雙穩態的特性，即只有在畫素顏色變化時才耗電，關電源后顯示屏上畫面仍可保留，同時，電子墨水屏作為一種顯示器技術，可以模仿紙上印刷、書寫的視覺觀感。

一、電子紙介紹

電子紙也叫數碼紙，在失電后仍能保持原有畫面，具有一定的記憶能力，具備傳統紙張的大部分功能。電子紙基材主要為聚酯類化合物，表面涂布電路，通過外加電場的變化來控制電路中電子膠囊的移動距離，進行文字圖像的變換，電子紙具有低功耗和可折疊彎曲功能，畫面顯示細膩和可視角度寬、在陽光下可視效果好，沒有死角。

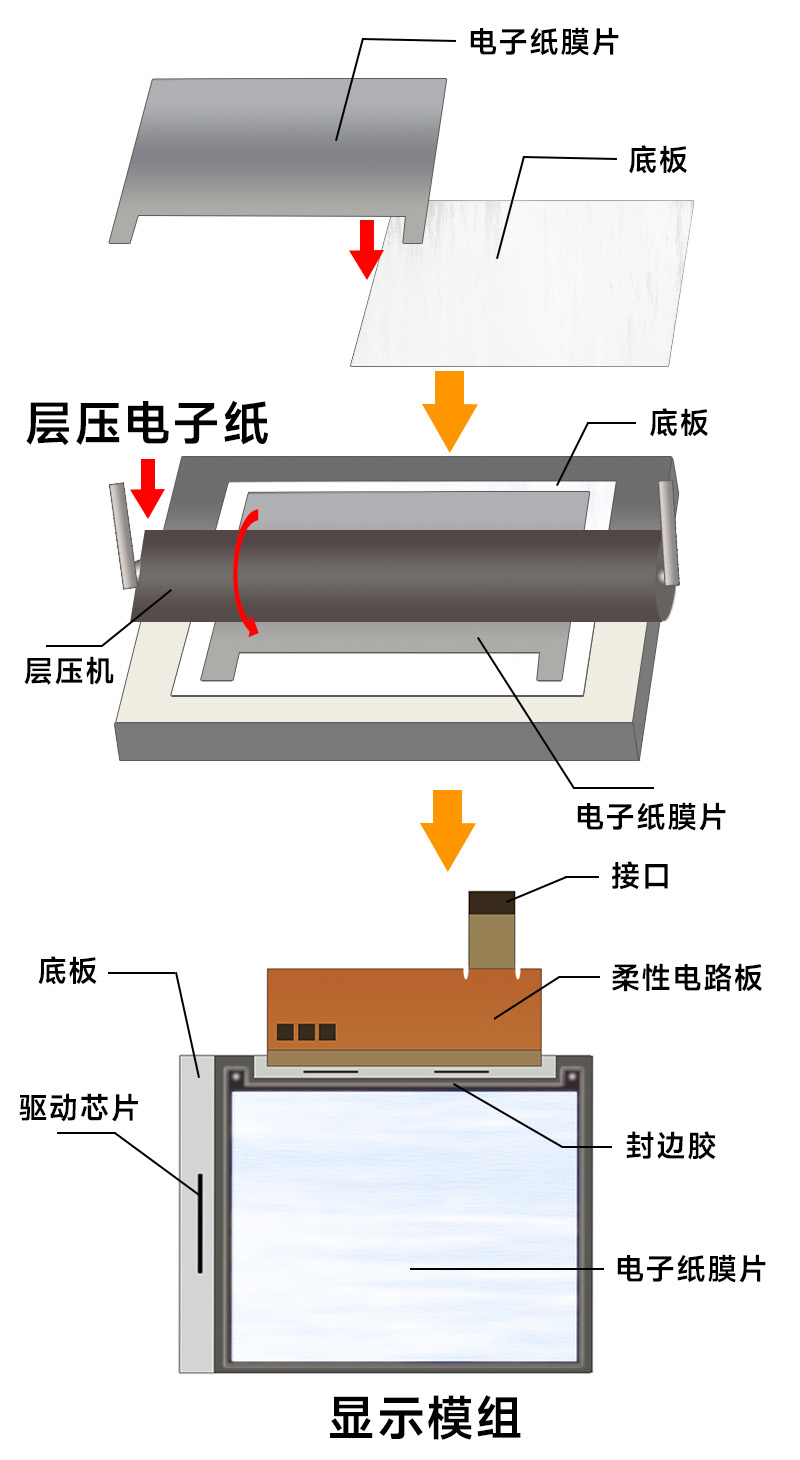

二、電子紙的基本結構

電子紙顯示模組主要由以下材料組成：

電子紙膜片

這是電子紙顯示模組的核心材料，負責顯示人眼實際看到的圖案。

底板

作為電子紙顯示屏的像素電極（下電極），用于控制電子紙每個像素的黑白變化。底板有多種類型可選，包括PCB、FPC、TFT玻璃、PET等，實際應用時可根據具體需求選擇不同的底板。
電子紙膜片可通過層壓的方式貼合在底板上。

驅動芯片

可根據控制指令和信號產生相應的邏輯電平和時序，用于控制底板每個像素（或段碼）的工作時序和狀態，并使電子紙能夠顯示所需圖案。

透明保護膜

一種高分子塑料薄膜，具有很強的防水汽透過性。用層壓機將其緊密貼合在電子紙膜片與底板上面，可有效防止水汽侵入電子紙膜片，避免電子紙因受潮而損壞。

封邊膠

一種特殊的化學膠水，將其均勻涂在透明保護膜的四周邊緣處，起到隔離水汽的作用?？杀苊馑麖耐该鞅Ｗo(hù)膜四周滲入進去而對電子紙膜片造成損壞。

三、電子紙應用場景

作為一個可以聯網管理，可以有清晰的顯示，可以有超長的續航能力，可彎曲低功耗，不需要布線就能用在各種場景的顯示終端，電子墨水屏廣泛應用于閱讀書寫、行動穿戴、電子貨架標簽、電子看板、建筑與設計等各個生活領域。伴隨科技進步，電子墨水屏將逐步應用于電子閱讀器、墨水屏標簽、電子筆記本、墨水屏手機、墨水屏交通、電子紙穿戴、墨水屏教育、墨水屏醫療等智慧應用以及物聯網應用方面。

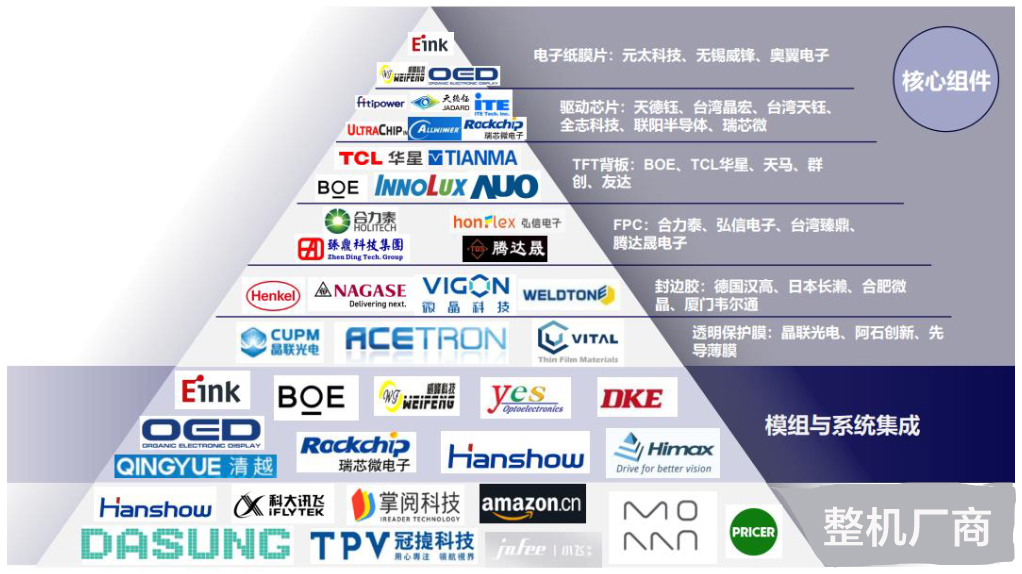

四、電子紙產業鏈

電子紙產業鏈主要可分為上游核心組件、中游模組與系統集成、下游整機廠商三部分?，F(xiàn)階段電子紙產業鏈上中下游均存在市場集中度較高的情況。

其中，上游的材料、工藝技術壁壘最高，主要包含電子墨水薄膜、TFT 基板、驅動芯片等原材料供應商，其中電子墨水薄膜為核心原材料，該材料目前主要采用電泳式顯示技術路徑，全球市場 90%以上的份額被臺企元太科技所占據，大陸企業短期內較難突破。其他主要原材料 TFT 基板、驅動芯片市場也存在市場集中度相對較高的情況。

中游主要是電子紙模組的生產制造，其基本結構是將電子墨水涂布于塑料薄膜上，再貼合 TFT 電路，經由驅動 IC 控制，形成圖像。當前，全球 95%以上的電子紙顯示模組均在我國生產。頭部企業包括東方科脈、京東方、興泰盈科、清越科技、漢朔科技、亞世光電等。據洛圖科技相關數據，2022年全球電子紙模組出貨量為2.6億片，同比增長23%。2023年上半年，ESL模組市場前六名的合計份額（CR6）占全球整體的90%以上。

產業鏈下游包括商用端面向大型商超、百貨、物流、倉儲等企業客戶以及政府、學校、交通、醫院等機關單位的電子紙顯示數字化解決方案提供商以及消費端面向消費者的電子紙屏幕數碼產品制造商。

五、電子紙封裝材料

研究表明，電子墨水的本身最佳顯示是在55%的濕度環境，濕度越低顯示的字符越白，反之越黑。所以這一類產品，表面的阻水膜和封邊膠水對可靠性至關重要，直接影響產品的使用壽命。目前市場上的阻水膜已經可以做到0.5%的透水率，而封邊的膠水由于需要平衡高低溫可靠性，翹曲度，固化溫度這些方面，透濕率很難做到和阻水的PS膜相似的等級。

微晶科技對于封邊膠的開發做了全面的技術布局，針對不同應用和生產工況進行了深度分析與優化。目前在電子紙封邊膠領域的優化如下：

1、超高阻隔特性運用石墨烯特有的阻隔特性，可實現電子紙封邊膠的水蒸氣透過率低至2.8 g·mil/100in²·24h，優于業內水平。

2、低溫固化WJ-EP1319V是目前業內較早實現55℃1小時固化的產品，可有效解決大尺寸電子紙工藝過程中的翹曲的問題。

3、UV固化公司開發的UV高阻隔體系和雙固化體系產品，可以實現快速固化、滿足高效生產的要求，填補了電子紙封邊膠UV固化體系的空白。

4、易返工性可實現80℃拆解返工，大幅降低產品報廢率，降低綜合成本。

5、高效施工性可解決同類產品使用過程中因粘度因素影響施工效率問題，膠體穩定可達24小時以上，實現高效連續自動化生產。

6、安全性高膠層性質穩定，無溶劑，對皮膚無刺激，對環境友好。
